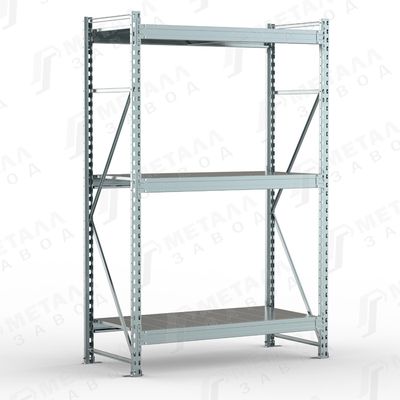

Стеллаж SGR-Zn (глубина 1000 мм)

Стеллажи сборно-разборные серии SGR с ярусами-полками фронтальной загрузки предназначен для хранения разнообразной продукции массой до 500 кг, равномерно распределенной по всей поверхности яруса. Усовершенствованная стеллажная конструкция, состоящая из рам и ярусов хранения на зацепах.

• Рама SGR - сборная конструкция из двух стоек, соединенных горизонтальными и наклонными стяжками. Стойки С-образной формы снабжены двухрядными профилированными отверстиями с шагом 50 мм, в которых могут размещаться балочные зацепы двух смежных ярусов соседних секций. Снизу каждая стойка снабжена металлическим подпятником, позволяющим закреплять стеллаж анкерами к полу.

• Ярус хранения SGR состоит из двух продольных балок с креплением к стойкам на зацепах и металлических настилов, размещенных на продольных балках. Для повышения жесткости между балками длиной 1500, 1800, 2100 мм устанавливаются стяжки балок.


К раме стеллажа можно присоединить ярусы хранения следующего стеллажа. При этом нагрузочные характеристики сохраняются. Основная секция конструктивно отличается от дополнительной секции только отсутствием одной рамы.

Допустимое минимальное количество ярусов хранения на каждую секцию не менее трёх.

Допустимая нагрузка на каждый ярус шириной от 1200-1800 мм составляет 500 кг, на ярус шириной 2100 мм - 450 кг.
Грузоподъемность секции стеллажа в зависимости от конфигурации составляет:

• до 2400 кг для односекционного стеллажа

• до 2700 кг для крайних секций многосекционных конструкций
• до 3000 кг для промежуточных секций

Стеллажи предназначены для эксплуатации в помещениях закрытого типа при температуре от +1 до + 35 градусов и относительной влажности до 80%.

В каждой секции стеллажные балки нижнего яруса размещаются не выше 500 мм от пола, включая стеллаж высотой 3500 мм с количеством ярусов не более пяти. Для стеллажей высотой 3,5 м с 6-ю нагружаемыми ярусами высота размещения нижнего яруса не выше 200 мм.
